日韩精品一区二区三区色偷偷,激情五月色综合国产精品,伊人久久大香线蕉av超碰,亚洲免费视频成人

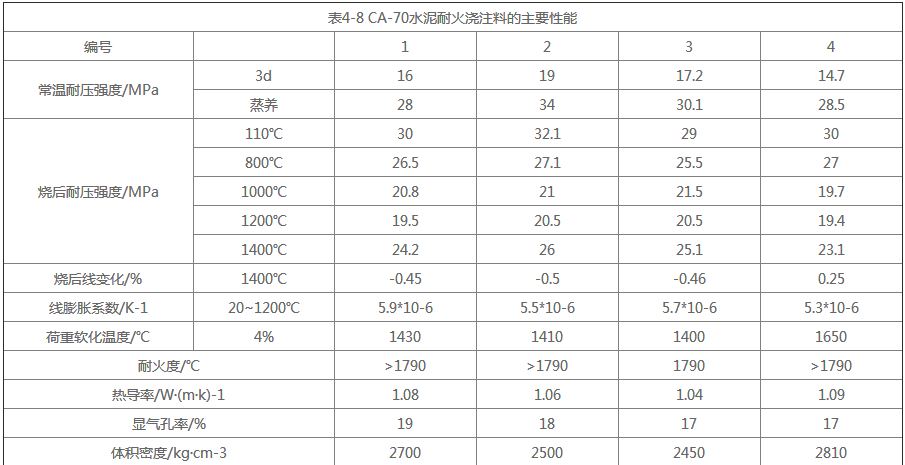

      表4-8為CA-70水泥耐火澆注料的主要性能。編號與表4-7對應。從表中看出，標養3d的耐壓強度較低，其余性能比CA-50水泥和CA-60水泥耐火澆注料的好。當在高溫下或采用蒸汽養護時，澆注料中的水分起自蒸養作用，促進了CA2的水化進程，同時游離水的逸出，使凝膠體干縮和密實，也有利于強度的增長。因此，其強度與CA-50水泥耐火澆注料標養3d的強度，基本相似；CA-70水泥耐火澆注料的強度變化特征，與前述基本相似，但中溫強度下降幅度較小，這是由于鋁膠多，能緩沖晶型轉變帶來的危害，同時氧化鋁與水化鋁酸鈣反應生成新的CA2、CA6等，產生體積膨脹，也能提高中溫強度；當加熱溫度超過1200℃時，由于液相量的不斷增加，已形成陶瓷結合，因此燒后耐壓強度增加。CA-70水泥耐火澆注料的耐火度較高，一般為1790℃左右；荷重軟化溫度比高鋁磚低，是由于未預先煅燒所致。當其經過1450℃煅燒后，再作檢驗，變形4%的荷重軟化溫度為1500℃左右；圖4-7為CA-70水泥高鋁質耐火澆注料的高溫蠕變曲線。
