日韩精品一区二区三区色偷偷,激情五月色综合国产精品,伊人久久大香线蕉av超碰,亚洲免费视频成人

       燒結點火爐是制備供高爐用燒結礦和球團礦的熱工設備，使用的內襯材料在使用過程中往往會出現(xiàn)爐墻底部化學侵蝕嚴重和爐頂燒嘴周圍溫度較高的現(xiàn)象，導致點火爐使用壽命一般不到2年。

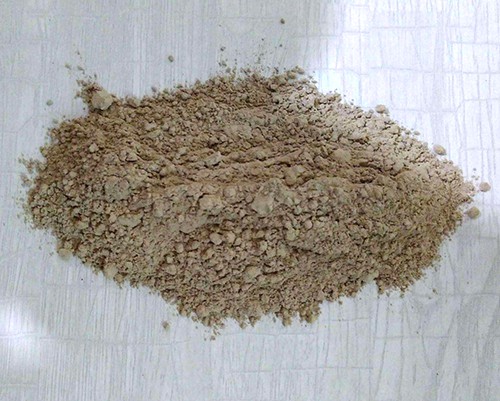

        為了提高點火爐使用壽命，以礬土、莫來石、SiC、藍晶石和硅線石為原料，以SiO?微粉、活性α-Al?O?微粉和鋁酸鈣水泥為結合劑，加入減水劑三聚磷酸鈉，研制出一種燒結點火爐用澆注料。結果表明：SiO?微粉的加入不但增加了材料的烘干后強度，也增加了材料經過1350℃燒后的常溫抗折強度，但高溫燒后材料的線收縮率卻隨著SiO?微粉加入量的增加而增大，影響了材料的高溫體積穩(wěn)定性。藍晶石的引入能確保材料獲得較理想的膨脹效果。綜合考慮澆注料的各項性能，材料的*配比為：w(礬土)=70%，w(莫來石)=11%，w(藍晶石)=3%，w(SiC)=4%，w(鋁酸鈣水泥)=5%，w(SiO?微粉)=3%，w(活性α-Al?O3微粉)=4%，w(三聚磷酸鈉)=0.15%。

       研制的該澆注料可用于點火保溫爐的爐頂、隔墻和點火段的側墻，并且該澆注料已在多家鋼鐵廠的點火爐上使用，實際使用結果表明：該澆注料施工性能好，烘干和高溫燒后強度高，荷重軟化溫度高，抗熱震性好，點火爐內襯無大的剝落和開裂，使用壽命已超過4年，確保了正常的*運行。
