日韩精品一区二区三区色偷偷,激情五月色综合国产精品,伊人久久大香线蕉av超碰,亚洲免费视频成人

          小編來全方面解析一下高純度絡(luò)剛玉質(zhì)耐火澆注料，包括特性、使用范圍、組成等。高純度鉻剛玉質(zhì)耐火澆注料是在高純度剛玉質(zhì)耐火澆注料的基礎(chǔ)上，摻加適量的工業(yè)氧化鉻，采用低水泥技術(shù)制成的。其主要產(chǎn)品為透氣磚和水口等，在煉鋼工業(yè)中*廣泛應(yīng)用，使用效果較好，社會效益顯著。
（一）組成材料和性能
下表為鉻剛玉質(zhì)耐火澆注料的性能。表中編號1用板狀剛玉作耐火骨料，電熔白剛玉作粉料。編號2用致密剛玉作耐火骨料和粉料。其余的用電熔白剛玉作耐火骨料和粉料。耐火骨料臨界粒徑為10mm或8mm，總用量為70%；同時還采用a-Al2O3超微粉、工業(yè)氧化鉻和很 少量的mf- SiO2作耐火粉料。編號5用CA-80水泥作結(jié)合劑，其余的結(jié)合劑為CA-70水泥。同時摻加減水劑和緩凝劑等。從表中看出，Al2O3和Cr2O3合量大于94%料的純度很高。體積密度大于3.10 g·cm-3，料較致密。110℃烘干和1500℃燒后耐壓強(qiáng)度分別大于68Mpa和102Mpa，1500℃燒后線變化除編號1外均呈負(fù)值，即略有收縮。總之，高純度鉻剛玉質(zhì)耐火澆注料的性能是優(yōu)良的。

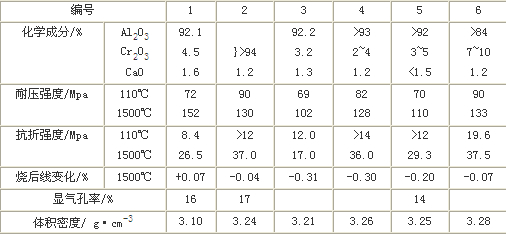

  鉻剛玉質(zhì)耐火澆注料的理化指標(biāo)

關(guān)于更多澆注料詳細(xì)情況，請關(guān)注盛威網(wǎng)站：www.fastremedycomparison.com
